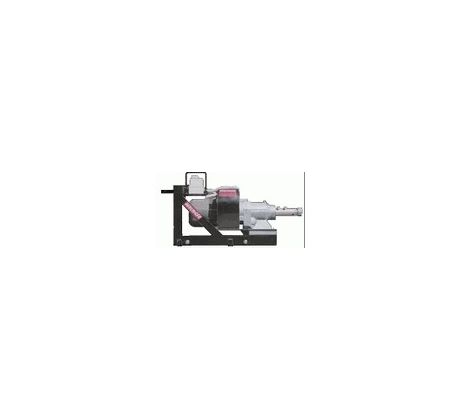

Elektrický motor 380V, výkon 2,2 kW, krútiaci moment 210 Nm, otáčky 40 ot/min.
| Výrobca: | EUROKOMAX |
| Kód: | SKY3 |
| Dostupnosť: | na objednávku |
Pohonná jednotka 3 fázová
Ďalšie súčasti stroja v cene pohonnej jednotky:
Vodiace lišty:
Na týchto vodiacich lištách sa posúva pri vŕtaní hnacia jednotka vpred a vzad.
Rozmery:
Dĺžka: 1700mm. Šírka: 400mm. Výška: 45mm. Váha: 10.5 Kg.
Pomocná tyč:
Hnací motor posúvame pomocou pevnej oceľovej tyče.
Dĺžka: 1500mm. Priemer: 45mm. Váha: 4,2 Kg.
Upevňovacie kolíky:
Slúžia na upevnenie vodiacich líšt, aby pri vŕtaní otvoru nedošlo k posunu vŕtacieho zariadenia. Rozmery: Dĺžka: 35mm. Priemer: 10mm. Váha: 0,3 kg.
Elektrické vodorovné vŕtacie zariadenie 3 fázové počas práce:
|
|
Upevnenie vodiacich líšt vo výkope. Výkop by mal byť aspoň 2,5 metra dlhý a 0,6 metra široký.
Vodiaca lišta sa upevňuje pomocou upevňovacieho klinca, ktorý sa zatĺka cez otvor v lište |
|
|
Nasunieme hnaciu jednotku (motor) na vodiace lišty a upevníme základný vrták a vŕtací nadstavec. |
|
|
Prepneme vypínač z polohy 0 do prava. Vŕtacie nadstavce sa začnú otáčať v smere hodinových ručičiek. Stroj dáme do pohybu pomocnou tyčou a to tak, že ju vložíme medzi rebrovanie vodiacich líšt a posúvame ňou postupne vpred celý mechanizmus. Takto základný vrták a vŕtací nadstavec vniká do vŕtaného povrchu čoraz hlbšie. |
|
|
Keď sa základný vrták a vŕtací nadstavec zavŕta úplne do povrchu, zastavíme stroj pomocou prepínača polohy ( poloha 0 ). |
|
|
Zavŕtaný nadstavec odpojíme od motora. |
|
|
Stroj potiahneme dozadu a nastavíme ho do základnej polohy. Odhádžeme zeminu, ktorá nám vznikla pri vŕtaní otvoru. |
|
|
Pripojíme ďalší nadstavec medzi hnaciu jednotku a vŕtací nadstavec, ktorý je už zavŕtaný v povrchu. |
|
|
Keď sa aj ďalší vŕtací nadstavec zavŕta úplne do povrchu zastavíme stroj pomocou prepínača polohy ( poloha 0 ), stroj potiahneme dozadu, odhádžeme zeminu, pripojíme ďalší nadstavec a znovu spustíme stroj. Postup opakujeme dovtedy, kým neprevŕtame celý povrch pod komunikáciou. |
|
|
Keď prevŕtame otvor (uvidíme základný vrták na opačnom konci) môžeme začať odoberať postupne každý vŕtací nadstavec. Prepneme vypínač polohy smerom doľava. Nadstavce sa začnú otáčať v opačnom smere. Keď sa vysunie prvý nadstavec stroj opäť vypneme a odpojíme nadstavec. Znovu pripojíme motor k nadstavcu, ktorý je v povrchu zavŕtaný a spustíme stroj. Postup opakujeme dovtedy, kým neodpojíme všetky nadstavce od stroja. |
